Wie funktioniert der Zugversuch?

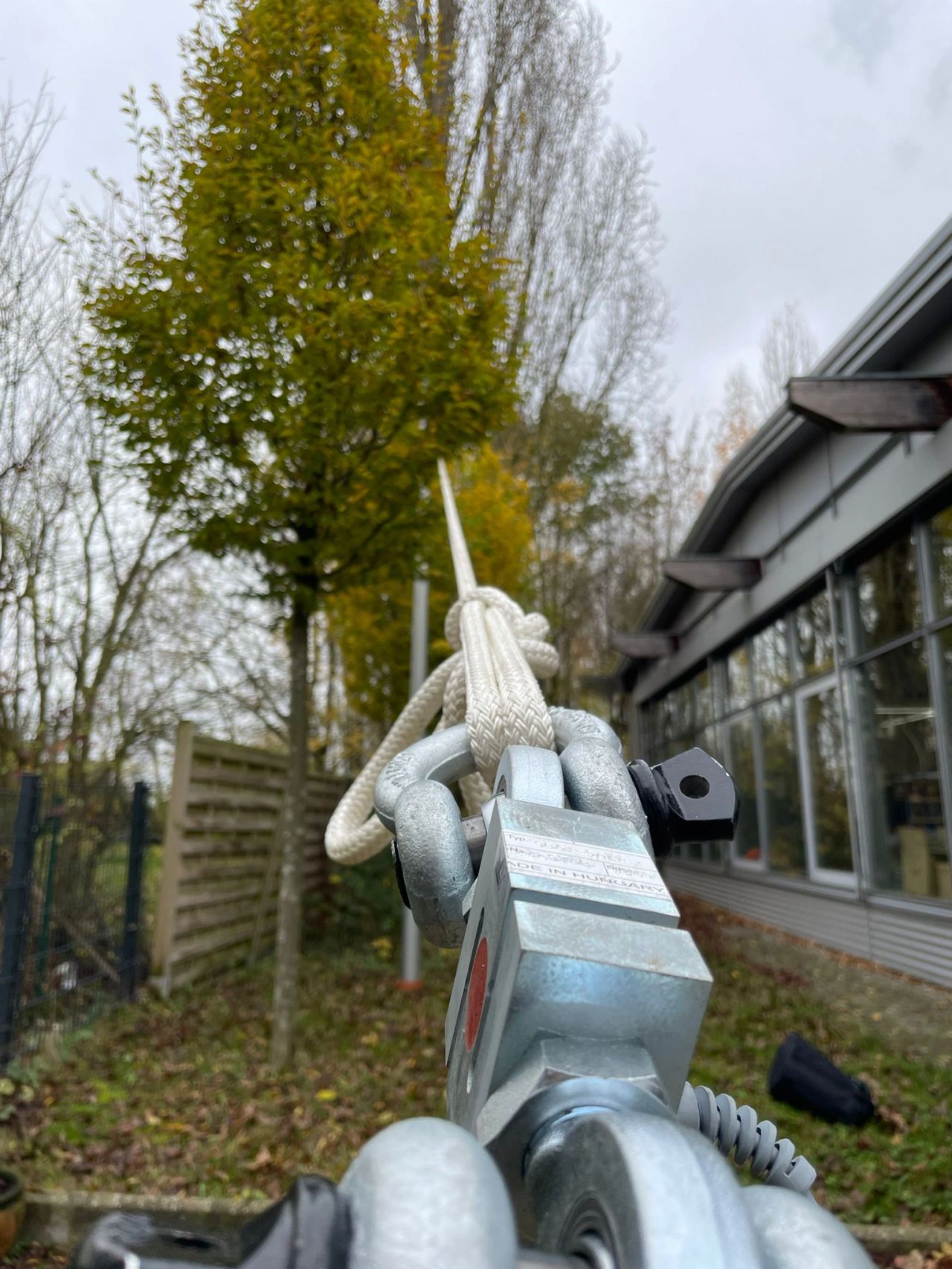

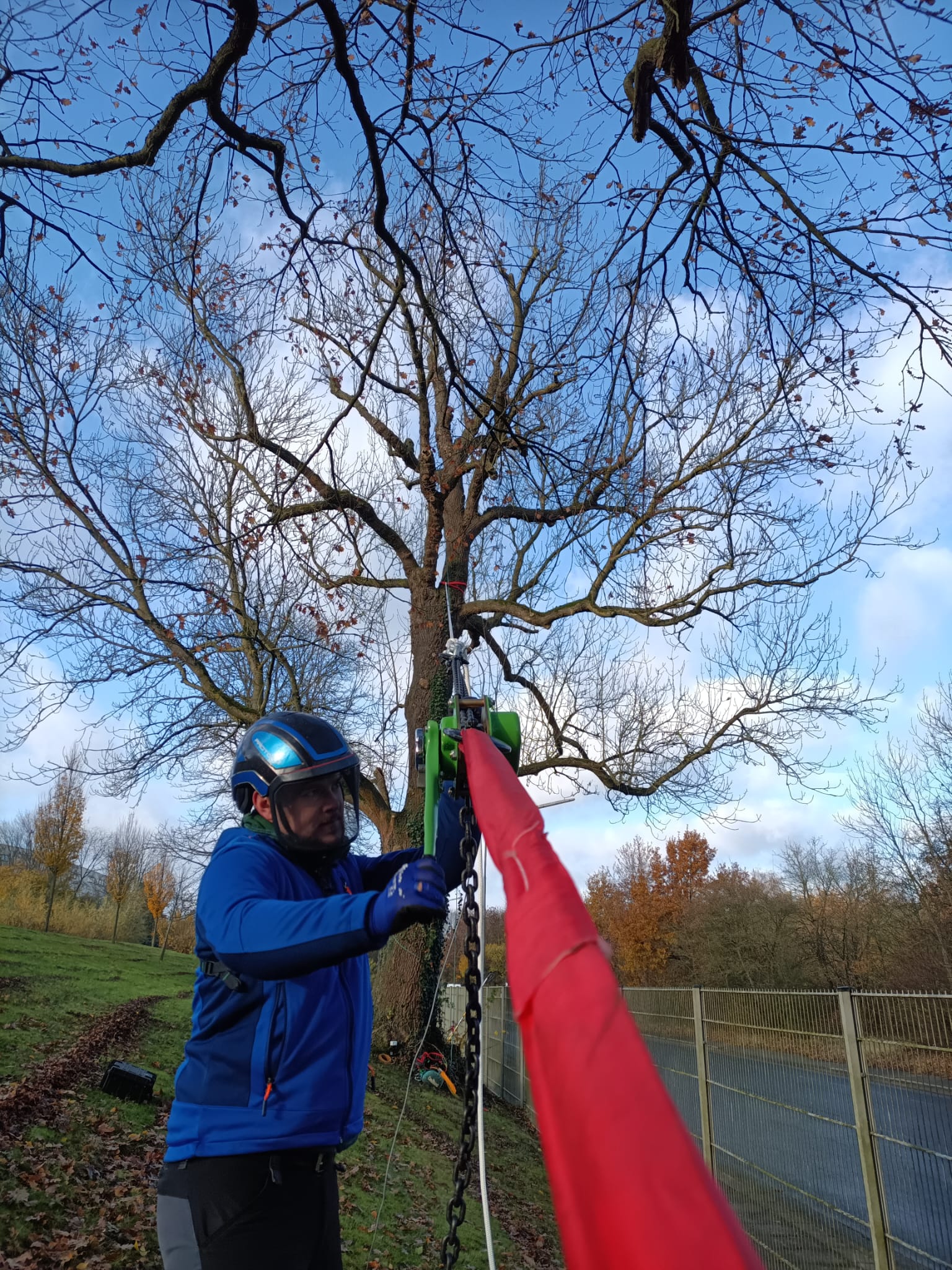

Der Zugversuch (Elasto-Inclino-Methode) wurde in den 1990er Jahren von Wessolly und Erb (1994) entwickelt und hat sich international als Standardverfahren etabliert. Dabei wird ein Baum mit einer Seilwinde unter kontrollierter Krafteinleitung geneigt, um seine statischen Eigenschaften zu untersuchen.

Messgrößen des Zugversuchs:

Ein Algorithmus berechnet anhand der gemessenen Werte die Sicherheitsreserven des Baumes und zeigt, ob dieser einer Windbelastung bis zu einer bestimmten Windstärke standhält oder ein erhöhtes Umsturz- bzw. Bruchrisiko aufweist.

Vorteile des Zugversuchs gegenüber anderen Methoden

• Praxisnahe Simulation von Windlasten – keine rein theoretische Berechnung
• Zerstörungsarme Methode – keine Bohrungen oder invasiven Eingriffe
• Exakte Ermittlung der Stand- und Bruchsicherheit
• Individuelle Baumdiagnose möglich – keine Pauschalwerte

Praxisbeispiel

Ein Stadtbaum mit Verdacht auf Wurzelfäule kann durch den Zugversuch hinsichtlich seiner Standfestigkeit überprüft werden. Zeigt er kritische Neigungswerte, kann gezielt über Maßnahmen wie Kronenreduktion oder Fällung entschieden werden.

Gibt es Einschränkungen?

• Aufwand und Kosten: Der Versuch erfordert spezialisierte Ausrüstung und geschultes Personal.
• Keine Erfassung innerer Schäden: Das Verfahren zeigt, ob ein Baum stabil ist, aber nicht, ob er innere Fäulen hat – hier sind Schalltomographie oder Bohrwiderstandsmessung ergänzend sinnvoll (Wessolly & Erb, 2016).
• Erfahrungswerte notwendig: Die Interpretation der Daten setzt Fachwissen voraus.

Statische Lastsimulation vs. dynamische Windreaktionsmessung

Der Zugversuch simuliert eine statische, quasi-konstante Ersatzlast. In der Praxis wirkt Wind jedoch böig und dynamisch – hier ergänzt die dynamische Windreaktionsmessung (Neigungs- und Beschleunigungssensorik, z. B. im Cluster-Aufbau) den statischen Ansatz. Statt eine Last künstlich aufzubringen, wird die tatsächliche Reaktion des Baumes auf reale Windereignisse über einen Messzeitraum aufgezeichnet und mit den simultan erfassten Windgeschwindigkeiten korreliert.

Die statische Lastsimulation ist das Mittel der Wahl, wenn kurzfristig, wetterunabhängig und an einem einzelnen, klar verdächtigen Baum eine belastbare Aussage benötigt wird. Die dynamische Messung spielt ihre Stärken aus, wenn das reale Schwingungsverhalten unter Böenlast interessiert, mehrere Bäume eines Bestandes wirtschaftlich beurteilt werden sollen oder ein geeigneter Anschlagpunkt für die statische Zugprüfung fehlt. Bei wertvollen Altbäumen mit komplexer Kronenarchitektur – etwa bei der Untersuchung einer rund 150-jährigen Linde in Horn-Bad Meinberg – liefert die Kombination beider Verfahren das robusteste Gesamtbild. Weiterführende Informationen finden Sie in unserem Fachartikel zur Windreaktionsmessung in der Baumdiagnostik.

Zugversuch vs. andere Methoden

• Zugversuch: Optimal zur Beurteilung der Stand- und Bruchsicherheit bei Verdacht auf Stabilitätsprobleme.
• Schalltomographie: Ideal zur Erfassung von Fäule und Hohlräumen, die für den Zugversuch unsichtbar bleiben.
• Bohrwiderstandsmessung: Genaue Bestimmung der Restwandstärke, besonders bei lokal begrenzten Schäden.

Oft ist eine Kombination dieser Verfahren notwendig, um eine fundierte Entscheidung über die Verkehrssicherheit eines Baumes zu treffen.

Fazit

Der Zugversuch ist eine der wenigen Methoden, die eine realistische Belastungssimulation eines Baumes ermöglicht. Er hat sich als zuverlässiges Instrument in der modernen Baumdiagnostik etabliert und wird zunehmend mit KI-gestützten Auswertungen und 3D-Baumscans kombiniert, um noch präzisere Vorhersagen über die Stabilität von Bäumen zu treffen.

Quellen: Wessolly, L., & Erb, M. (1994). Handbuch der Baumstatik und Baumkontrolle. Patzer Verlag. · Brudi, E., & van Wassenaer, P. (2002). Trees and statics: Nondestructive failure analysis. Arboricultural Journal 26(2). · Wessolly, L., & Erb, M. (2016). Standsicherheit von Bäumen – Grundlagen, Messverfahren, Bewertung.

Häufige Fragen zum Zugversuch

Ist der Zugversuch schädlich für den Baum?

Nein. Die aufgebrachte Last bleibt im reversiblen, elastischen Bereich deutlich unterhalb der Versagensgrenze; es entsteht keine bleibende Schädigung des Baumes.

Wann ist ein Zugversuch sinnvoll?

Wenn die visuelle Regelkontrolle einen begründeten Verdacht auf eingeschränkte Stand- oder Bruchsicherheit ergibt und eine quantitative Bewertung als Grundlage für eine Erhaltungs- oder Verkehrssicherungsentscheidung benötigt wird.

Welche fachlichen Grundlagen liegen dem Verfahren zugrunde?

Die FLL-Baumkontrollrichtlinie sowie baumstatische Grundlagen nach Wessolly und Erb (Stuttgarter Verfahren), insbesondere das generalisierte Kippkurvenmodell und die materialspezifischen Grenzstauchungen.

Ersetzt der Zugversuch die Bohrwiderstandsmessung oder Schalltomographie?

Nein, er ergänzt sie. Der Zugversuch beurteilt das System aus Wurzelwerk und Stamm integral, während Bohrwiderstandsmessung und Schalltomographie die lokale Holzqualität an verdächtigen Stellen erfassen.
